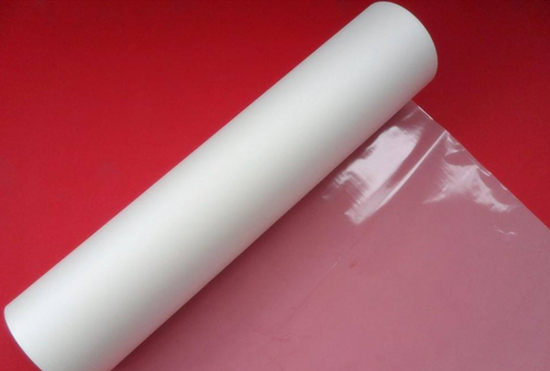

透明薄膜雾度指的是其内部或者表面产生光散射而呈现的外观特性，为了评定薄膜的加工品质，就可以通过雾度仪来进行检测。

薄膜雾度怎么表示？

雾度和透光率是透明薄膜材料两项重要的指标。雾度（也称朦胧度）H还是入射光透过样品后偏离入射方向一定角度以上的漫透射通量与总透射通量的比值。雾度常用于描述透明薄膜材料的漫射特性。对漫透射光偏离入射光的角度一般规定为大于2.5，但是也有规定为其他角度的。ASTM D1003中对有关雾度测定、显示方法做了详细规定。

薄膜雾度测试原理：

透过试样的光通量和射到试样上的光通量之比（以百分数表示）称为透光率（即P）。透过试样而偏离入射光方向的散射光通量与透射光通量之比（以百分数表示）称为雾度（即H）。

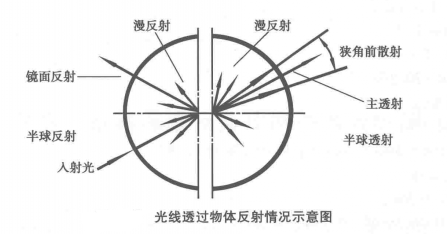

如上图所示，光线射到一个透明或半透明物体上时，部分产生定向反射，部分产生漫反射，进入样品后部分被吸收，部分被透过，透射样品的光中，主透射部分按折射定律前进，部分产生半球透射，其前进方向是散乱的。

国家标准GB/T2410-2008“塑料薄膜透光率、雾度测定”中规定了透明塑料透光率和雾度的两种测试方法，即雾度计法和分光光度计法，它适合于测定片状、板状、薄膜状透明塑料的透光率和雾度。

按照标准描述，透光率是指通过试样的半球透过率，即以半球透射来考核的透光率，其入射光是垂直于样品表面的。同样，雾度是指样品的半球透光雾度。理想的入射光应是单一方向的入射光，但事实上很难做到，因此，上述标准入射光的方向性、被作为散射光接受的透射光的偏离角都作了严格的规定，这些规定通常称为“几何条件”。

由于样品本身吸收光谱特性的不同，样品内散射微粒对不同光谱散射本领也就不同，因此，仪器对光源有一定要求。标准方法规定为C（或A）光源，对光接收器的光谱响应也作了规定，被采用的光电元件必须用滤光片校正，使其符合肉眼视觉灵敏度，这些条件，通常称为仪器的“光谱条件”。因此，所用的仪器应采用积分球来捕捉半球范围内的全部透射光。

薄膜雾度计算公式：

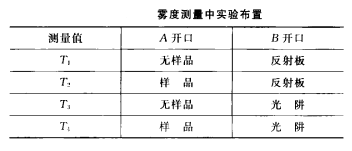

根据上面的雾度测量原理，将被测样品置于雾度仪入射口A处，出射口交替放置反射板和高吸收比的光阱。积分球内壁、挡板和反射板具有相同的反射比。测量中测得值与积分球A、B开口处样品、反射板和光阱的步骤如下图所示：

则被测样品的雾度为：

H=[(T4/T2)-(T3/T1)]×100%

测试中，T1、T2、T3、T4都是测量相对值，无入射光时，接受光通量为0，当无试样时，入射光全部透过，接受的光通量为100，即为T1；此时再用光陷阱将平行光吸收掉，接受到的光通量为仪器的散射光通量T3；若放置试样，仪器接受透过的光通量为T2；此时若将平行光用光陷阱吸收掉，则仪器接受到的光通量为试样与仪器的散射光通量之后T4。因此根据T1、T2、T3、T4的值可计算透光率和雾度值。

雾度测量中需要注意保证测量的几何条件、测量系统的线性、光源色温、杂散光、吸收直透射的光阱的吸收比等。
