什么是凹面光栅？凹面光栅又称罗兰光栅，是在高反射金属凹面上刻划一系列的平行线条构成反射光栅（等距），具有分光和聚光能力。它可以减少吸收现象，只存在光栅面一次反射的光损失，且无色差。若将狭缝光源和凹面光栅放置在同一圆周上，且该圆的直径等于凹面光栅的曲率半径，可得到很锐的细光谱线，该圆称为罗兰圆。常见的凹面光栅光谱仪有三种装置，即罗兰装置，帕邢装置和依格尔装置。

?

分光：是一种从复合光中分离出各种不同波长的光的行为。分光的作用：把光源发出来的复合光展开成为光谱。分光方式有哪些？棱镜分光：以棱镜为色散元件做成的分光仪，棱镜材料有水晶、玻璃、萤石几种。以光栅为色散元件的分光方式有两种，分为面衍射光栅和凹面衍射光栅。
?

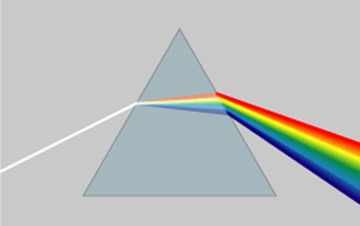

棱镜分光

?

棱镜分光的缺点：在棱镜的工作光谱区受到材料透过率的限制，在小于120纳米真空紫外区和大于50微米的远红外区不能使用。光栅分光不受材料透过率限制，可以在全光谱中应用。光栅角色散在第一级光谱中比棱镜大，不过在紫外250纳米时，石英角色散比光栅角色率大，光栅的分辨率比棱镜好。

?

光栅分光可分为反射分光和透射分光，反射光栅应用于光学仪器，应用较为广泛，分为平面光栅和凹面光栅（另一种为阶梯光栅）。我们主要讲的凹面光栅分光其实就是一种凹面反射光栅分光。

?

什么是光栅？具有空间周期性的衍射的光学元件都可以称为光栅，例如在一块镀铝的光学玻璃毛胚上刻划一系列等宽，等距而平行的狭缝就是透射光栅。在一块镀铝的光学玻璃毛胚上刻出一系列剖面结构象锯齿形状，等距而平行的刻线这就是-块反射光栅。

?

凹面光栅与平面光栅的区别在于毛胚为凹球面反射镜刻成光栅的，在光电直读光谱仪中，凹面光栅本身既是色散元件，又是聚焦元件，由于凹面光栅分光仪的色差小，透镜吸收小，反射损失率小，所以能用到远紫外光谱区。

?

相对来说，凹面光栅分光是一种先进的分光方式，不像棱镜分光那样受制于材料的透过率，可以得到有效的复合光全光谱，从而获得更大的产品应用检测范围。

?

因此，凹面光栅分光是一种利用光的衍射和干涉现象制作而成的色散元件，当光反射到该色散元件时，将复合光的光谱能够完整、精确的分光。通过凹面光栅分光的作用是得到最终的复合光光谱，从而可以利用这个光谱进行一些仪器方面的应用和研究。
