深圳市三恩时科技有限公司新出品的YH系列雾度仪，仪器测量显示屏界面与早前的YS系列雾度仪有很大的不同。下面我们来简单介绍下YH系列雾度仪及其测量界面。

?

首先，我们来介绍下雾度仪仪器的外观，YH系列雾度仪分为台式机和立式机，下面两张图是两种仪器的外观介绍图，对应的有标注仪器的组件和按键，这里就不再另行介绍了。

?

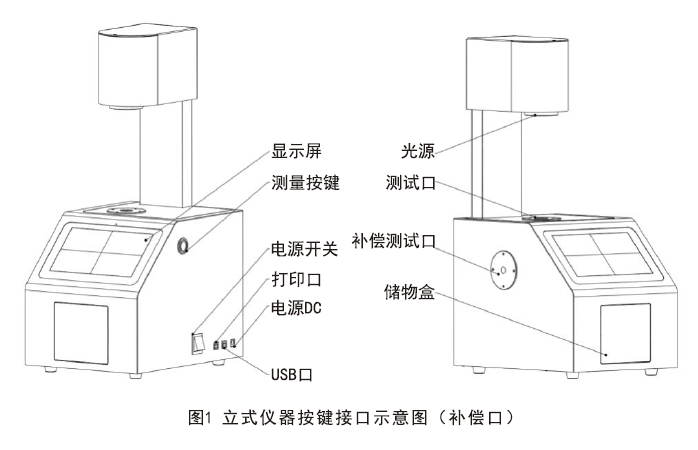

立式YH系列雾度仪

?

?

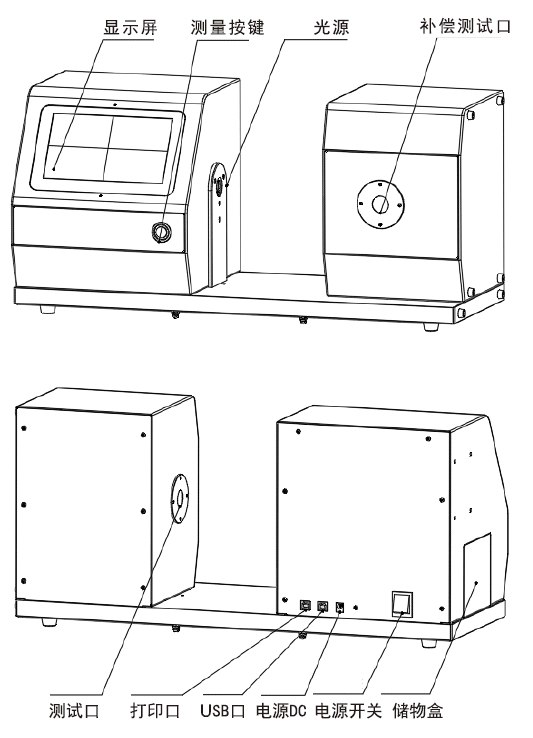

台式YH系列雾度仪

?

以下来介绍下雾度仪仪器显示屏上的测量界面，以雾度仪标样测量界面和试样测量界面为例，如下图。

?

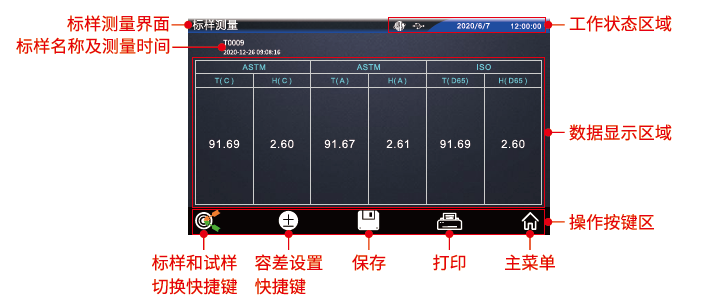

标样测量界面

?

雾度仪标样测量界面分为工作状态区域、数据显示区域以及操作按键区域。工作状态区域分别对应的是仪器标准、USB状态、日期、时间；数据显示区域对应的是标样名称及测量时间、具体数据显示；操作按键区域对应的是系统操作，分别是标样和试样切换键、容差设置快捷键、保持、打印及主菜单键。

?

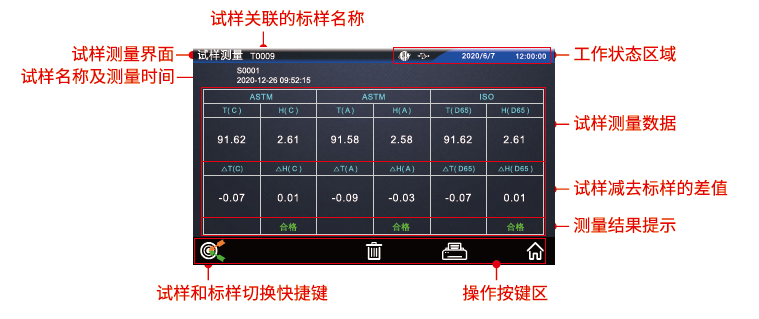

试样测量界面

?

雾度仪试样测量界面分为工作状态区域、试样测量数据、试样减去标样的差值、测量结果提示区域、操作按键区。界面显示一目了然，由于是试样测量界面，因此仪器会根据当前仪器设置，在测量时会给出按照每个不同标准下的结果判断值，显示结果为合格和不合格。

?

标样名称是在标样测量界面进行测量时，仪器自动生成标样名称，默认以T0001起始的序号命名。在标样测量界面，点击标样名称，可以对名称进行修改。在仪器设置中，我们可以对仪器的一些参数进行设置，它们的设置值会影响到测量界面的显示值。关于YH系列雾度仪的仪器设置，我们后面将会进行一些详细的讲述，YH系列雾度仪外观按键及仪器测量界面，我们暂时了解到这里。

?
